常见问题

关于乱码

乱码主要出现在 SHP 格式中，这种文件格式比较古早，字段名长度最多只能有 10 个字节，字节≠字数，这涉及编码问题，我们常用的编码有两种：UTF-8 和 GBK

• UTF-8：一个英文字母占 1 字节，一个汉字占 3 字节，这意味着该编码下的字段名最多 3 个汉字。
• GBK（CP936）：英文字母占 1 字节，汉字占 2 字节，这就可以让字段名支持最多 5 个汉字。

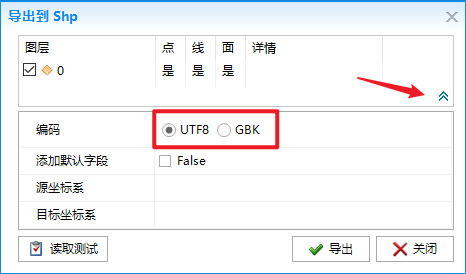

看起来是 GBK 更有优势，但实际上 UTF8 有更好的兼容性，几乎不会出现乱码，如果对字段名中文长度没有特别要求，建议采取 UTF8 编码 ，这也是导出SHP的默认设置。

如果 GBK 导出的 SHP 加载到 ArcGIS 中出现乱码，这可能并不是数据有问题，而是软件原因，ArcGIS 10.2 及以上的版本中汉字经常乱码，可尝试按照下面的方式处理（以 ArcGIS 10.2.1 为例）：

1. 下载官方补丁并安装： ArcGIS-1021-DT-SSDCP-Patch.msp；

2. 新建一个 bat 文件，如：ChangeCodePage.bat，粘贴下面的代码并保存；

   @ECHO OFF
   IF "%1"=="" GOTO :EOF
   reg add HKEY_CURRENT_USER\Software\ESRI\Desktop10.2\Common\CodePage /v dbfDefault /t REG_SZ /d 936  /f


3. 以管理员权限执行上面的文件。

4. 注意，针对不同版本的ArcGIS ，需要修改 ..\Desktop10.2 到匹配的版本。

关于打印

大影像、在线地图以及字段标注是动态绘制的，不支持打印，想要打印可参考下面的方法：

• 大影像：通过光栅图像加载即可打印。

  • 影像格式不受支持的，可先导出为支持的格式
  • 影像太大光栅图像无法加载的，可通过裁剪工具裁剪后再加载

• 在线地图：直接下载，之后处理方式同大影像

• 字段标注：标注转为注记即可

注意

在线地图下载并非级别越高越好，注意根据应用场景判别。实际情况是国内几乎没有超过18级的在线地图，即使显示提示是20级，也只是18或更低级别的影像重采样到20级的，实际分辨率并没有提升，没必要去追求高级别，这点注意甄别。

关于TIFF

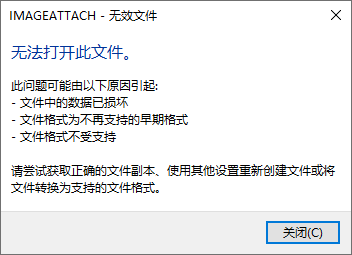

TIFF(TIF)是一种常见的图像文件格式，它可以存储多个图像和元数据，CAD 的光栅图像也支持插入 TIF 图像，但在实际使用过程中会发现一些 TIF 并不能插入 CAD 中，提示如下：

出现这种情况，除却文件损坏等原因，很有可能是该图像不是传统的 TIF 图像，而是 BigTIFF ，在此简单说明几个概念：

格式	说明
TIFF	传统的图像文件格式，TIF 格式可以存储32位深度的图像文件，但是文件大小不能超过4GB。（CAD支持）
BigTIFF	为打破 TIF 的4GB大小限制而生，使用了64位的地址空间，允许文件大小超过4GB。（CAD不支持）
GeoTIFF	一种特殊的 TIF 文件格式，它无需坐标文件 tfw ，自身即包含了地理参考信息，使得GIS 软件能够更容易地识别图像的地理位置和坐标系。（CAD不一定支持，具体取决于文件是否是BigTIFF ）

由于上述格式的后缀名都是 tif 或 tiff ，无法简单通过后缀判别，若出现无法光栅图像无法加载的情况，可尝试通过以下方法解决：

1. 通过 gimg 加载图像；
2. 若图像小于4GB，直接导出为 TIFF；
3. 若图像大于4GB，通过裁剪将其分割，导出为多个 TIFF；
4. 将导出的结果通过光栅图像加载。

关于投影

关于投影的问题比较多，在此简单甄别几个概念：定义投影、投影和动态投影

首先明确，不管是什么格式的空间矢量数据，都会以保存坐标值，这是进行投影的基础

• 定义投影：更新用于标识当前坐标系的元数据，数据坐标值不发生改变；

  定义投影（Define Projection）适用于数据空间位置准确、坐标系明确，只是缺乏空间参考（投影信息）的情况，相当于是给数据添加一个标签，让GIS软件知道数据是哪种投影。

• 投影：将数据从一种坐标系投影到另一种坐标系，数据坐标值发生改变；

  投影（Project）或者说投影变换，适用于将一种坐标转换成另一种坐标，进行投影变换往往需要相应的转换参数，同椭球体下转换不需要参数。

• 动态投影：将不同坐标系的数据投影到同一个坐标系下显示，而数据坐标值不改变，该过程一般是自动进行，无需用户操作。

  以 ArcMap 举例，当数据框定义了坐标系时，该数据框下所有数据会被动态的投影到该坐标系下，参考以下步骤观察其变化：

  • 新打开一个文档，在未添加数据时，其数据框是没有坐标系的；
  • 向数据框添加一个图层，如果该图层定义了坐标系，则ArcGIS会默认以该坐标系作为数据框坐标系；
  • 继续向数据框添加图层，如果新图层坐标系和数据框坐标系不一致，ArcGIS会尝试将新图层动态投影到数据框坐标系上，但该数据的坐标值并未改变，这就是动态投影的作用。

可见，只有投影（投影变换）可以实际上改变数据的坐标值，回到CAD中：

• 定义投影：也就是插件功能中的设置空间参考，并不会改变数据坐标值。

• 动态投影：CAD原生不支持，这导致不同的投影下的数据，在CAD中无法套合，软件支持在导入数据时自动进行投影转换。

  自动进行投影转换的前提是设置了全局投影，具体参见 空间分析 > 全局空间参考。

• 投影变换：参见 空间分析 > 坐标转换 > 投影转换。

投影跨带

国内常用 CGCS2000 的3度带投影，但很多时候我们数据是跨带的，并不完全在同一个投影带内，在线地图动态定义投影后，将只显示所定义投影带范围内的地图，这就导致超出该投影带的部分地图没显示，想要将数据和地图完全套合并显示，可参考以下操作：

将数据转换到能完全覆盖它的投影带上，在此以跨越37度和38度带的数据，通过ArcGIS操作举例：

1. ArcGIS中 加载数据后，数据框(图层)右键 > 属性 > 坐标系 > 定义37.5度的中央经线



   可直接在37或38度的投影基础上修改，注意上图红色部分是修改过的值

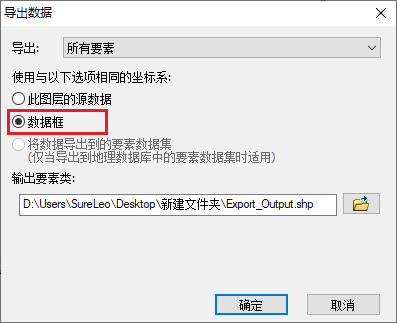

2. 将数据框坐标系定义到上述投影后，导出图层，注意勾选数据框的坐标系



   这一步的目的是对数据进行投影变换，也可通过其他方式实现，在此不予赘述

3. 将导出的数据加载到CAD中，此时数据的坐标系就是我们刚刚定义的 37.5

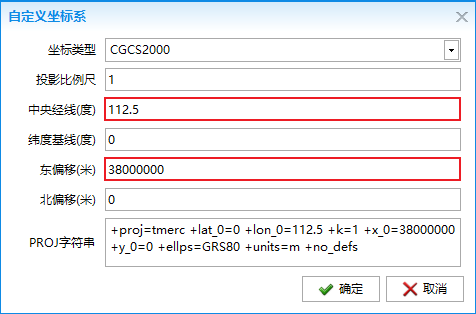

4. 在线地图投影选自定义，如下设置即可：



   这样，就将数据和地图都定义到了一个能完整显示的投影带，二者可完全套合。

提示

• 如果只是浏览数据，也可将投影定义为全球有效的地理坐标系，如WGS84 ，自然不存在跨带问题。
• 投影变换还有一种更简单的方式，就是在CAD中将数据框（图层）的投影定义为需要的值，再加载数据，会提示执行投影变换，具体参见：空间分析 > 空间参考

DPI

软件在启用了 Windows 缩放后，可能出现文字模糊、布局压盖、混乱等问题，这里做一个简单说明：

首先是设置缩放的方法（Win10）:

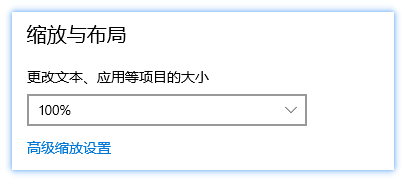

• 桌面右键 > 显示设置 > 缩放和布局 > 更改文本、应用等项目的大小

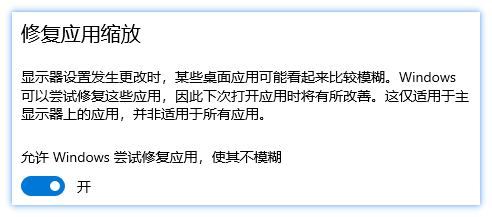

• 下方还有个 高级缩放设置，打开后有个选项：允许Windows尝试修复应用，使其不模糊



开启缩放后，就可能出现文字模糊、布局压盖、混乱等问题，同时模糊修复也会对软件产生影响：

	开启模糊修复	关闭模糊修复
文字	文字被缩放，清晰	文字被缩放，模糊
图标	图标维持原状，清晰	图标被缩放，模糊
布局	布局和文字缩放比例不均，相互压盖、布局混乱	整个软件被同步缩放，布局正常

可见在设置了缩放后，要么是字体清晰但界面混乱，要么是界面正确但是模糊，目前来说二者不可调和，按自己需要取舍即可。

除去在 Windows 中的全局设置，也可以单独设置CAD软件的缩放行为：

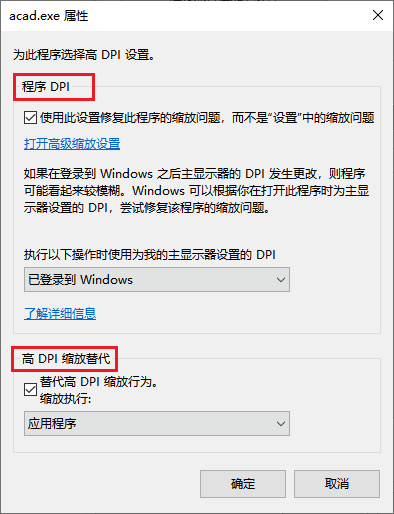

• acad.exe > 属性 > 兼容性 > 更改高DPI设置



• 这儿有两个设置：程序DPI 和 高DPI缩放替代

  • 程序DPI：勾选后能确保布局正常
  • 高DPI缩放替代：勾选后能确保清晰
  • 程序DPI和高DPI同时勾选：将忽略系统设置的缩放，维持原始的高清状态

上面的测试均基于 AutoCAD2024，不同版本可能略有出入。你可以在上述设置中自由组合，找出最适合自己的，如果有更好的方案，欢迎提出建议。
