SpatialBox

其他

全局设置

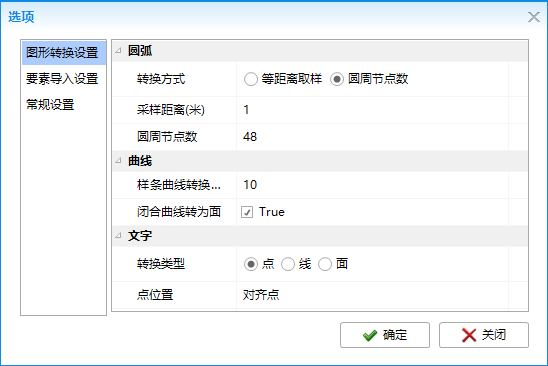

命令 GCC，控制一些全局选项，选中设置项后下方有关于该设置的说明。

image-20230809113009260

快捷命令

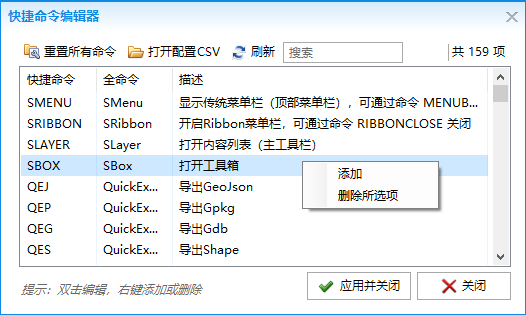

命令 PGP，用于自定义快捷命令，默认会添加本软件的所有命令。

image-20230809121552060

重置所有命令

将本软件所有快捷命令恢复到默认值，该操作会清除所有用户自定义命令，请注意备份

打开配置CSV
  • 以默认应用打开配置CSV文件，可直接编辑后保存，该文件保存在 spatialbox_alias.csv 中
  • 用默认应用打开配置CSV后，CAD界面会锁定直到该默认应用关闭，自动刷新命令列表
  • CSV 文件请保存为 UTF-8 编码（通过文本编辑器打开，另存时可选择编码）

双击命令可直接编辑，右键可添加和删除命令

输入拦截

输入拦截开启后，可在中文输入法状态下直接输入命令，无需手动切换到英文，可通过命令 IMES 进行设置，也可以单击底部菜单栏快速开启或关闭

image-20230809122232367

图层

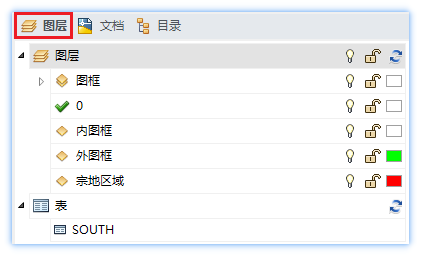

内容列表 > 图层 可切换到图层选项卡，这是一个简单的资源管理器，分为 图层 影像 表 三种节点，分别提供相应的功能。

image-20230809141733753

  • 鼠标中键：鼠标悬浮于图层上，按下中键可将该图层切换为当前图层
  • 左键双击：鼠标悬浮于图层上，左键双击可打开该图层属性表
  • Delete：选中图层节点（可多选）后按 Delete 键，可快速删除图层；
  • 鼠标右键：打开右键菜单，各种节点菜单各不相同，不予赘述。

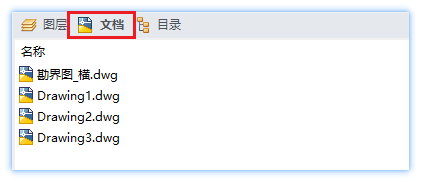

文档

内容列表 > 文档 可切换到文档选项卡，提供快速切换、关闭文档等功能

image-20230809141937827

目录

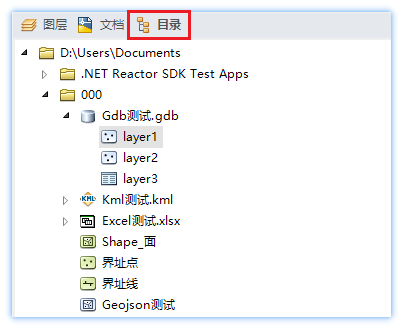

内容列表 > 目录 可切换到目录选项卡，提供快速管理图层、加载数据和转换数据等功能

image-20230809142149198

工具箱

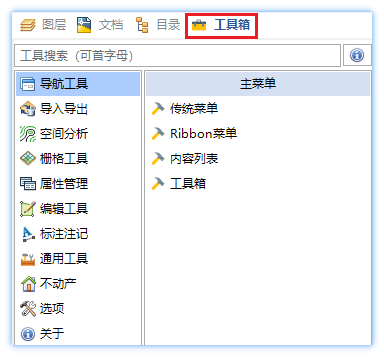

内容列表 > 工具箱 切换到工具箱选项卡，里面整合了大部分工具及命令，可通过关键字快速搜索并定位到指定工具

image-20230809143459997

  • 命令 SBOX 通过以窗口状态打开工具箱，直接选择要执行的命令。
  • 可通过首字母打开对应工具集，如：栅格工具（SG），属性管理（SX）。
  • 鼠标停留在工具上，会出现关于该工具的快捷命令及用途描述。
  • 通过顶部的搜索栏可进行关键字搜索，支持首字母搜索。

编辑自定义工具

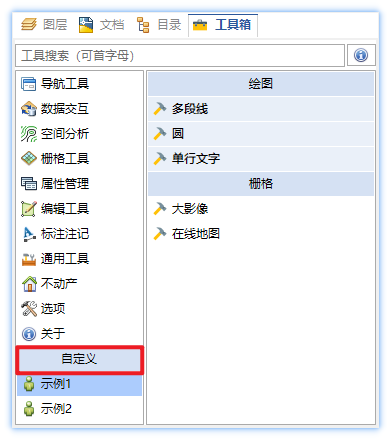

工具箱左下有个 自定义 按钮，可按需要将命令添加到工具箱中。

image-20231015180932119

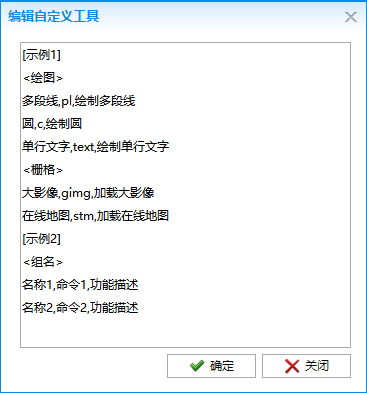

点击 自定义 后，弹出命令编辑窗口，该编辑器中的内容和工具箱中的自定义项目一一对应

image-20231015181341781

具体而言：

工具集：左侧列表中是工具集，编辑时用中括号包裹，如：[示例1] [示例2] ，不能重复

工具组：右侧深色标签是工具组，编辑时用尖括号包裹，如：<绘图> <栅格>

工具：其他则是自定义的工具，格式为：工具名称,命令,功能描述，用英文逗号分隔，可使用组合命令

编辑后确定，工具箱自动刷新

注：

  • 自定义工具只是向命令行发送命令，不支持诸如 F1，Ctrl+S 等快捷键

  • 自定义工具保存在 安装目录\user\usercmd.ini 中，卸载时若有必要，请注意备份

  • 在 安装目录\user\userimage 中，可设置和工具集同名的图标，图标格式为png，尺寸不超过32*32，如 示例1.png

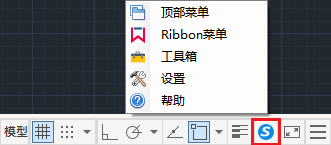

状态栏

左键单击状态栏图斑，可快速开启/关闭内容列表，右键可打开常用功能菜单

image-20230809140941205

  • 顶部菜单也就是传统菜单，简单实用，仅占用少量屏幕空间
  • Ribbon菜单在某些情况下可能需要点击两次才能正常显示

关于

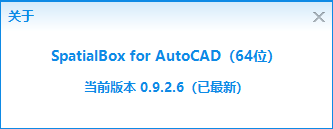

命令 SINFO，显示当前的版本信息，若有新版本也会提示更新。


日志

命令 SLOG，动态显示软件运行日志，功能完善中。
