编辑工具
提供常规的一些点、线、面、块、文字等编辑功能。
多部件
GIS 要素类型中的多部件面在 AutoCAD 中没有直接的对应图元，因此设计了多部件块，用于保存多部件要素信息，多部件块本身是 CAD 的块，具有块的所有特性。
合并多部件
命令 BB

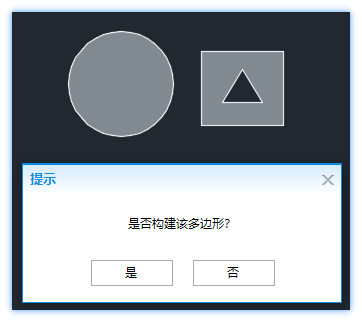

输入命令并选择用于构面的闭合多段线后，软件会分析洞和多部件信息，编辑器会显示分析结果，并提示构建
拆分后的多个多部件块，可以用自动合并多部件命令
BBA批量合并，并维持原有结构。
拆分多部件
命令 XX
- 只有通过
XX拆分的多部件，才可以通过自动合并多部件自动复原。 - 炸开命令 X 也可以拆分多部件，但会失去构造部件的标签，无法使用
自动合并多部件。
编辑多部件块
命令 BBE
- 进入原位编辑后，块外图元会暗显，完成编辑后通过命令
BC保存，暗显恢复。 - 也可以双击多部件块来原位编辑，添加或删除部件。
清理多部件块
命令 BCC
- 构建块时会自动生成块，该命令可以清除未使用的块引用，也可以通过清理命令
PURGE直接清理。
多段线
简化线
命令
JHX，按输入的容差删除多段线上的多于节点删除节点
命令
EE，未选中的情况下，会删除重叠在一起的多个点，选中则删除所选多段线的点删除节点-框选
命令
EEK，删除框选范围内所有点，具体行为和删除节点类似添加节点
命令
AA，为选中的多段线添加节点，多选可同时添加显示起点
命令
XSQD，在多段线起始位置绘制一个指示其走向的箭头调整起点
命令
SS，调整闭合多段线的起点到指定位置调整起点到西北角
命令
SXBD，调整闭合多段线的起点到西北角整形
命令
RR，将选中多段线的一部分替换为新绘制的多段线替换几何
命令
THJH，在维持属性的同时，将多段线替换为新绘制的多段线或所选多段线直线纠正
命令
SL，将直线附近节点捕捉到直线上，和拓扑验证不同，该工具只是调整节点位置，不删除节点转为多段线
命令
CTP，将二三维多段线转为多段线弧段简化
命令
ASS，将弧段简化为由指定点数构成的多段线
面
这里的”面“特指闭合多段线，以下所有命令都是针对闭合多段线。
绘制面
命令
PY，绘制闭合区域，双击闭合，默认连续绘制，ESC退出分割面
命令
CC，快速分割多个面分割面-按面积
命令
CCA，按面积或按比例快速分割面合并面
命令
MM，合并相邻面简化面
命令
JHM，按指定容差简化面，并维持相邻面的拓扑结构构面-自动完成面
命令
GF，利用已有边界自动构面，参与构面的线必须在当前视图范围内构面-边界构面
命令
GG，选取边界构面构面-拾取点构面
命令
GB，拾取点构面构面-设置
命令
GS，设置用于构面的参数
填充
填充（HATCH）样式默认使用 SOLID
填充合并
命令
HMM，将多个填充合并为一个填充拆分
命令
HSS，将填充拆分为单部件，支持含洞填充转为填充
命令
CTH，将闭合多段线或多部件块批量转为填充
文字
文字遮罩
命令
WZZZ，批量对单行文字生成遮罩，确保文字不被压盖。
文字居中
命令
WZJZ，将文字批量移动到所在闭合区域的中心，支持直线、多段线、二三维多段线、圆、样条曲线等。字段转文字
命令
ZDZWZ，可批量将文字内容修改为指定字段值，支持字段表达式，参见 字段计算器 。对单行文字有效，通过该方式可实现对文字的完全自定义替换。
文字中心对齐
命令
WZDQ，在保持文字位置不变的前提下，改变文字对齐方式。
