属性管理

作为计算机辅助设计软件，AutoCAD 具备一定的属性功能，但并未提供严格意义上的 GIS 属性和字段支持，这让属性数据交换极为不便，本软件通过定制扩展数据 (XDATA) ，不通过任何第三方数据库，实现完整的字段和属性管理。

字段

字段是属性数据的基础，支持的数据类型如下：

字段类型	存储类型	说明
`OFTString`	文本	常用的字符串字段
`OFTInteger`	整数	整数型字段
`OFTReal`	小数	小数型字段，如果字段值是 54.234，则小数位数 = 3，精度 = 5。
`OFTStringList`	多种	多值字段，可在一个字段中保存多个内容。该类型仅为兼容一些旧数据色设计，如SOUTH，如无必要不建议使用
`DateTime`	文本	日期字段，实际存储字符串，仅在数据转换时用于规范字段

您可以通过 字段管理器 来添加，删除，修改字段；

受限于CAD数据结构，扩展数据在使用时有一些限制：

单个要素所有扩展数据的字符总数不能超过8188，超过会提示 eXdataSizeExceeded 错误（按AutoCAD2012测试，不同版本可能略有出入）；
为保持和低版本数据的兼容性，要素单个字段长度最好不要超过255，否则 AUDIT 命令可能造成数据丢失，若要使用内容长度超过255的字符串，则不要轻易使用 AUDIT 命令：
AUDIT 命令，选择 N，若提示类似： XData String Length 265 > 255 Truncate to 255，表示该属性内容长度为265，超过255
若每个字符串字段长度为255，则单个要素最多可保存32个字段（8188/255），在处理大量属性时可做参考；
字段名只能以字母或汉字开头，且只能由汉字、字母、数字和下划线构成。

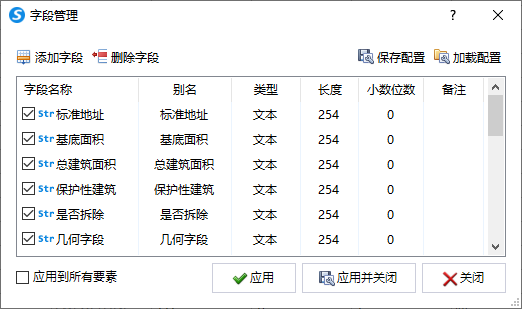

字段管理

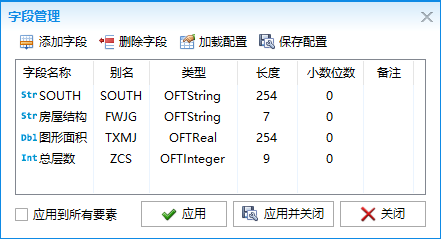

字段管理器可对图层的字段进行添加、删除、修改等操作，并可加载和保存字段模板。

内容列表 > 选中图层 > 右键 > 字段，可打开所选图层的字段管理器。

命令：SFM ，可打开当前图层的字段管理器。

添加字段

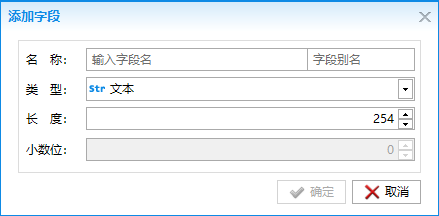

在字段管理器界面点击添加字段，设置字段名，类型，长度等参数，点击确定即可添加字段。

删除字段

在字段列表中选中要删除的字段，可选择多个，点击删除字段，提示选择是即可删除所选字段。

注意

删除字段后若不勾选应用到所有要素选项，则要素中数据实际并未被修改，只是限制了对该字段值的编辑，此类数据在属性面板状态为灰色不可编辑，定义同名字段后即可恢复编辑。

修改字段

双击字段，弹出编辑窗口，按需求修改后，点击确定即可修改。

注意

修改字段会影响该图层的所有要素，对字段类型的修改可能造成部分数据丢失，对字段长度的修改可能造成字段值被截断，请谨慎操作。

加载&保存模板

可将当前的字段配置保存到本地，在需要新建字段的场合，直接通过加载模板来批量配置这些字段

提示

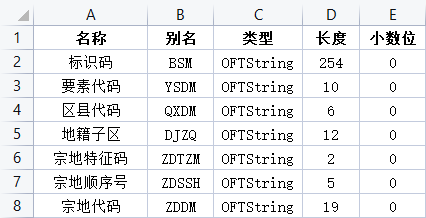

字段模板格式为 CSV 逗号分隔文件，可通过 Excel 或文本编辑器直接编辑（名称，类型，长度为必填项）。

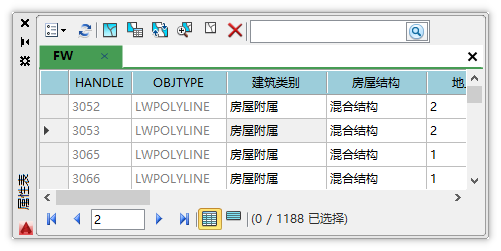

属性表

通过属性表可进行属性浏览、编辑、查找、定位、字段计算、属性选择等操作。

您可通过以下方式打开属性表：

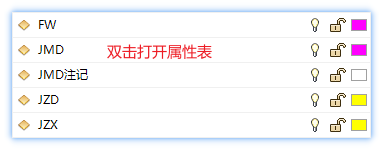

图层列表 > 双击图层名 ，打开对应属性表。

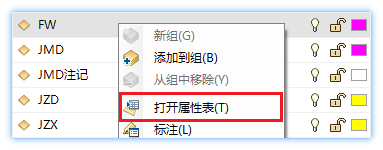

图层列表 > 图层右键 > 打开属性表，打开所选图层的属性表。
命令 STABLE ，打开当前图层对应的属性表。

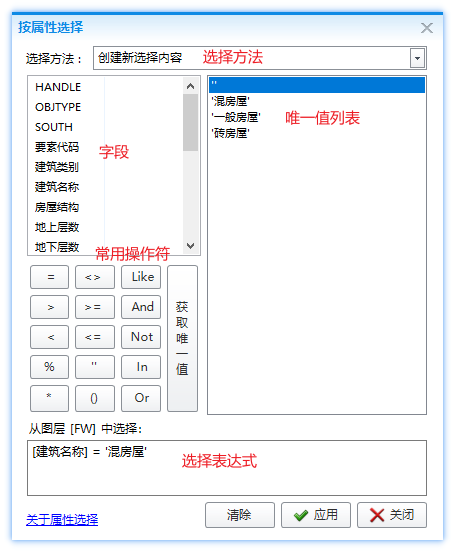

按属性选择

按属性选择用于快速筛选记录，单击属性表上方的按属性选择激活该功能：

使用提示

双击字段或唯一值，可在表达式中插入对应内容；
单击操作符按钮可插入对应操作符；
选择字段后单击获取唯一值，列出该字段的所有唯一值；
操作符不限于界面中列出的项，具体使用可参考关于属性选择open in new window；

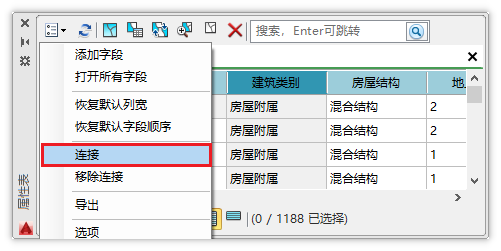

字段连接

将属性表和其他表的数据通过指定字段进行连接，多用于浏览和更新字段值，若想不打开属性表实现数据更新，可参考 挂接外部数据；

操作步骤：

选择用于连接的字段和用于连接的表；
验证连接，按提示检查设置；

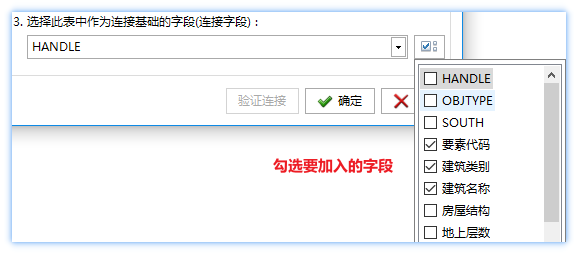

点击右侧的字段，勾选需要连接到当前数据的字段，确定即可完成连接操作；

注意

连接加入的字段将以灰色背景显示，不可编辑；
连接只对当前打开的属性表有效，属性表刷新或关闭后连接销毁；
可通过 字段计算 的方式，将连接的数据保存到属性中；
可通过 置入字段 的方式，直接将连接的字段内容保存到属性中；

属性表其他功能

记录联动

单击行头可选中记录，若打开了属性面板（EXX），则属性面板会同步显示所选记录的值；

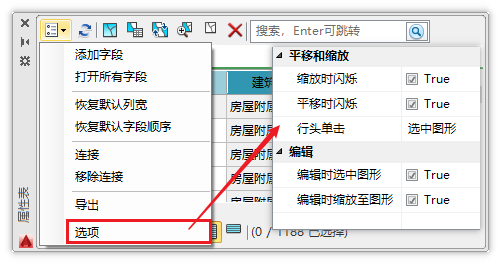

双击行头可缩放至行对应实体，具体行为可在属性表选项中调整：

搜索

可在搜索框中输入指定值进行搜索定位，Enter可跳转下一条满足条件的记录；
未选中列的情况下进行的是全表搜索，选中列的情况下只搜索所选列。

菜单

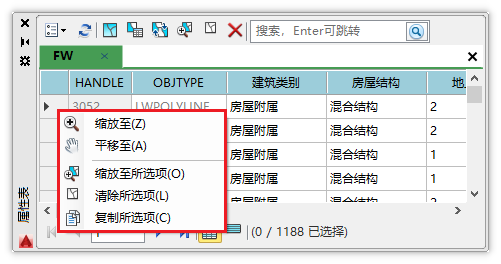

行头右键功能菜单，可定位实体，并执行复制等操作；

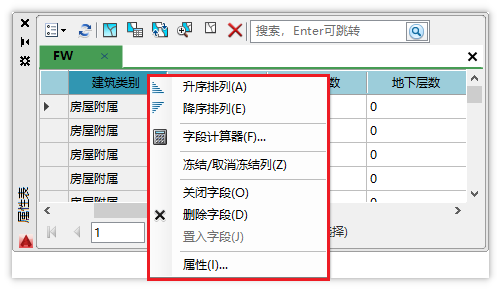

列头右键功能菜单，可查看字段属性，并进行关闭、删除，冻结字段等操作；

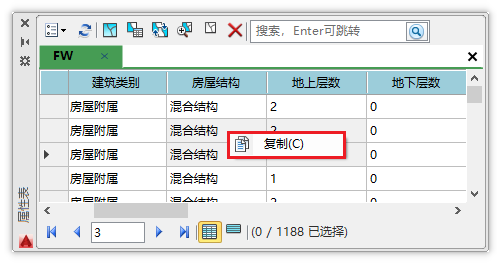

选中单元格右键功能菜单，可复制单元格内容等；

外观

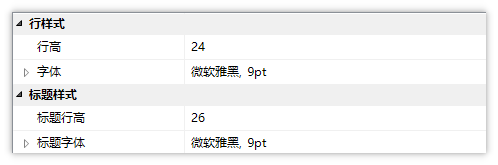

功能菜单-选项，弹出口窗口中可调整属性表行高，字体样式等。

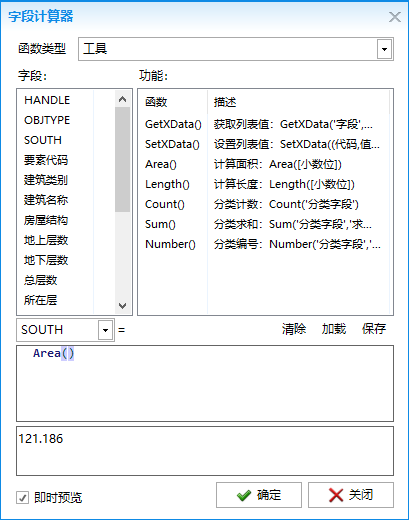

字段计算器

字段计算器主要用于批量修改字段内容，打开属性表后，字段标题右键 > 字段计算器 即可激活字段计算器。

函数类型

工具：软件定制的一些函数，该列表会按需求持续更新；
字符串：常用的字符处理函数，如字符截取、替换、查找、填充等；
数字：常用的数字处理函数，如取整、四舍五入、绝对值、最大最小值等；
转换：常用的转换函数，提供整数、小数、字符串等的相互转换；

除 工具 类型的函数外，其他可用函数远不止这些，具体可参考 计算字段示例。

字段和功能

双击字段名，可在表达式中插入该字段；
双击功能函数，可在表达式中插入该函数；

表达式

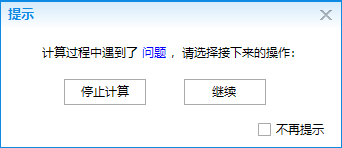

输入表达式后，下方预览区域会显示计算结果，表达式有误会提示，可按提示修改；
预览基于属性表第一行数据，若有选中的行，则基于所选的第一行数据；
表达式可通过保存到本地，通过加载调用；

表达式使用 C# 代码，支持大量常用语法，支持 LINQ ，可通过编写代码实现自定义功能。

计算字段示例

可粘贴下面这些表达式到字段计算器窗口，通过预览查看计算结果

字符串

字符串用西文单引号 ' 或者双引号 " 括起来
```
'我是字符串1'
"我是字符串2"
```

字符串合并用加号： +

"我是"+"字符串1";//计算结果为 "我是字符串1"

字符串截取：.Substring()

"周末去图书馆".Substring(0,2);//计算结果为 "周末";
"周末去图书馆".Substring(3,3);//计算结果为 "图书馆"

字符串替换：.Replace()

"周末去图书馆".Replace("周末","星期天") ;//计算结果为 "星期天去图书馆"

查找字符串，从前往后：.IndexOf()，从后往前： .LastIndexOf()

"周末去不去图书馆".IndexOf("去");//计算结果为 2
"周末去不去图书馆".LastIndexOf("去");//计算结果为 4

字符右补齐：.PadRight()，左补齐：.PadLeft()

"702".PadLeft(4,'0');//计算结果为："0702"
"702".PadRight(4,'0');//计算结果为："7020"

数字

四舍五入：Math.Round()

Math.Round(3.1415,2) ;//计算结果为：3.14

获取整数部分：Math.Truncate()，向下取整：Math.Floor()，向上取整：Math.Ceiling()

Math.Truncate(3.14) ;//计算结果为：3
Math.Floor(3.14);//计算结果为：3
Math.Ceiling(3.14);//计算结果为：4

取绝对值：Math.Abs()

Math.Abs(-3.14) ;//计算结果为：3.14

取较大值：Math.Max()，较小值：Math.Min()

Math.Max(1,2);//计算结果为：2
Math.Min(1,2);//计算结果为：1

格式转换

转为数字：Convert.ToDouble()

Convert.ToDouble('3.14');//计算结果为：3.14

转为字符串：Convert.ToString() 或 .ToString()

Convert.ToString(3.14);//计算结果为："3.14"

图元属性

图元使用 DBOBJECT 作为关键字，使用该关键字可对图元属性进行提取和操作，若有一定 C# 编程功底，可编写代码实现更多自定义功能，下面可作参考：
```
DBOBJECT.Position;//点坐标
DBOBJECT.TextString;//文字内容
DBOBJECT.EndParam;//多段线节点数量
Math.Round(DBOBJECT.Area*0.0015,2);//多段线面积（亩）
Math.Round( DBOBJECT.Length ,2) ;//多段线长度（米）
DBOBJECT.XData;//图元扩展属性
```
注意
不同的类型的图元有不同的属性，比如圆有圆心 Center，文字有文字内容 TextString，多段线有节点数量 NumberOfVertices，在进行计算时，要先选中对应的图元，比如计算圆心坐标，应选择圆后执行，否则可能提示错误

面积和长度，除了用图元属性直接获取外，还有可以通过 工具 中的函数来直接计算

Area(2);//计算图元面积，保留2位小数
Area(3);//计算图元面积，保留3位小数
Length(2);//计算图元长度，保留2位小数
Length(3);//计算图元长度，保留3位小数

//对于需要强制保留两位显示的场景，可新建文本字段，并通过如下方式计算
Area(2).ToString("0.00");//如果面积是3，则计算结果为3.00

多段线所有节点坐标

//计算多段线所有节点坐标
if (DBOBJECT == null) return "";
var pl = DBOBJECT as Autodesk.AutoCAD.DatabaseServices.Polyline;
if (pl == null) return "";
string fmt = "F3";//坐标小数位，F3是保留3位
StringBuilder sb = new StringBuilder();
for (int i = 0; i < pl.NumberOfVertices; i++)
{
	var pt = pl.GetPoint3dAt(i);
	sb.Append(pt.X.ToString(fmt)+ "," + pt.Y.ToString(fmt)+" ");//坐标格式
}
return sb.ToString().Trim();

图幅号

//计算图元所在图幅号
if (DBOBJECT == null) return "";
var ent = DBOBJECT as Entity;
if (ent == null) return "";
var point = ent.GeometricExtents.MinPoint;//取实体左下角点
var str = ((int)Math.Floor(point.X / 250.0) * 0.25).ToString("0.00");
var str2 = ((int)Math.Floor(point.Y / 250.0) * 0.25).ToString("0.00");
return str2 + " - " + str;//自由组合图幅号格式

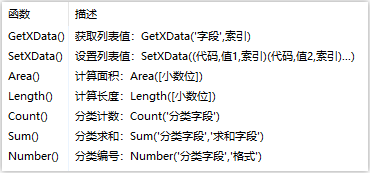

工具

工具 是函数中最特殊的一项，用来完成一些特定计算，此处的函数会随着软件更新调整。

GetXdata

//如CASS软件的 SOUTH 字段，可通过该函数来获取字段指定位置的值；
GetXData('SOUTH',1);//获取 SOUTH 字段的第 1 个值
GetXData('SOUTH',2);//获取 SOUTH 字段的第 2 个值

SetXdata

//仍然以 SOUTH 为例，该函数可修改或添加字段指定位置的值（计算前请选择 SOUTH 为目标字段）
SetXData((张三,1));//将 SOUTH 字段的第 1 个值设置为 张三
SetXData((JC01001,2));//将 SOUTH 字段的第 2 个值设置为 JC01001
SetXData((张三,1)(JC01001,2));//同时设置多个值

//上面三个示例都是使用的字符串值（代码1000）
//如果要计算整数或者小数，可参考以下示例
SetXData((1040,3.14,1));//将 SOUTH 字段的第 1 个值设置为 3.14，格式为小数（代码1040）
SetXData((1071,-3,1));//将 SOUTH 字段的第 1 个值设置为 -3，格式为整数（代码1071）

//注意， SetXdata 函数只会添加或修改列表指定位置的值，未指定的位置将维持原状

Area

//在 图元属性 计算中已有介绍，该函数可用于计算多部件块，填充等的面积
Area(2);//计算图元面积，保留2位小数
Area(3);//计算图元面积，保留3位小数

Length

//在 图元属性 计算中已有介绍，该函数可用于计算多部件块，填充等的长度
Length(2);//计算图元长度，保留2位小数
Length(3);//计算图元长度，保留3位小数

Count

//用于统计指定字段中相同值的数量
Count('DLBM');//统计 DLBM 中不同地类的总数

Sum

//分组求和，求和字段应为整数或小数
Sum('DLBM','TBMJ');//将图斑按 DLBM 字段分组，并按 TBMJ 字段求和

Number

//编号函数，可用于全图流水号或分组编号等
Number('DLBM','0000');//按 DLBM 分组编号，格式为 0001，0002...
"JC"+Number('DLBM','01000');//按 DLBM 分组编号，格式为 JC01001，JC01002...

//特别的，想要全图编号时，可通过 OBJTYPE 字段实现（前提是图元类型一致）
Number('OBJTYPE','0000')//按 OBJTYPE 全图编号

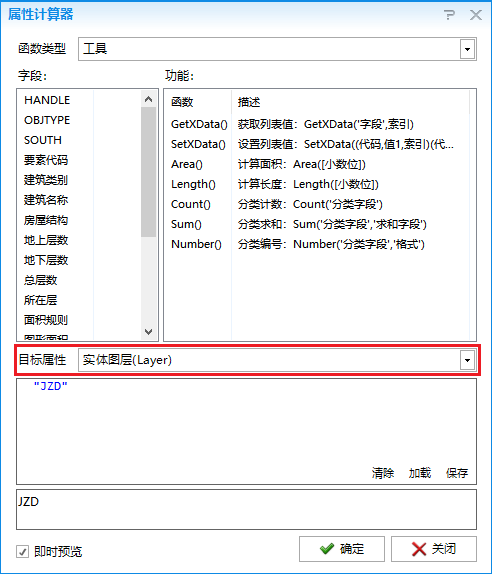

属性计算器

字段计算器为字段赋值，而属性计算器则为属性赋值，什么是属性？

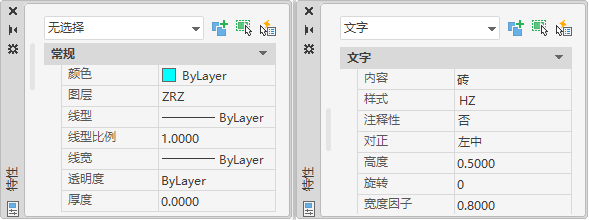

在 AutoCAD 特性面板 中列出的项都是属性，比如实体的 颜色、图层；文字的 字高、宽度、内容；多段线的 宽度、标高 等：

属性计算器可快速批量为这些属性赋值，且赋值基于字段表达式，自由度较高。

字段计算器是为字段赋值，而属性计算器为属性赋值，这是完全不同的两个概念
比如为颜色赋值，可以直接改变图元的颜色，为文字赋值，可以直接修改文字内容

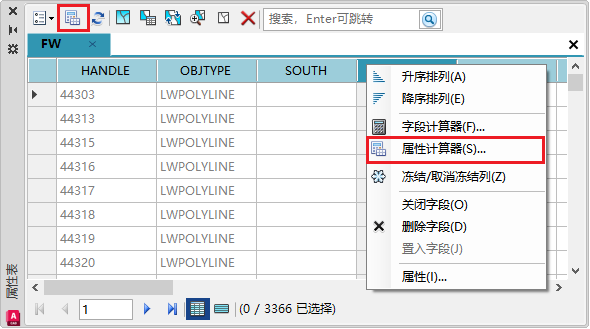

通过属性表 顶部工具栏 或 字段右键 都可以打开属性计算器，打开后界面和字段计算器类似，表达式也相同

对于 目标属性 选项，目前开放的属性如下：

目标属性	应用于	描述
图层 `Layer`	所有实体	不存在的图层会提示新建，并维持字段结构
颜色 `ColorIndex`	所有实体	采用索引颜色，有效范围0-255
RGB颜色 `Color`	所有实体	采用RGB颜色，如："255,0,0"
线型 `Linetype`	所有实体	实体线型，不存在的线型会被忽略
标高 `Elevation`	多段线，二维多段线，填充	高程值，小数
线宽 `ConstantWidth`	多段线，二维多段线	取值>=0
厚度 `Thickness`	多段线，二维多段线，单行文字	小数
内容 `TextString`	单行文字	设置文字内容
字高 `Height`	单行文字，多行文字	设置文字高度，取值>0
宽度 `WidthFactor`	单行文字	设置文字宽度比例，取值>0
倾斜 `Oblique`	单行文字	设置文字倾斜角度，取值[0-85,275-360]
旋转 `Rotation`	单行文字，多行文字	设置文字旋转角度
多行内容 `Contents`	多行文字	设置多行文字内容

计算过程中，不符合属性规范的值会被忽略
若计算的是图层，计算后图层发生变化，可能需要刷新属性表

属性计算示例

以下代码可将指定区间的值重分类到[0-255]

(byte)(((Contour-1410)*255/(2400-1410)))

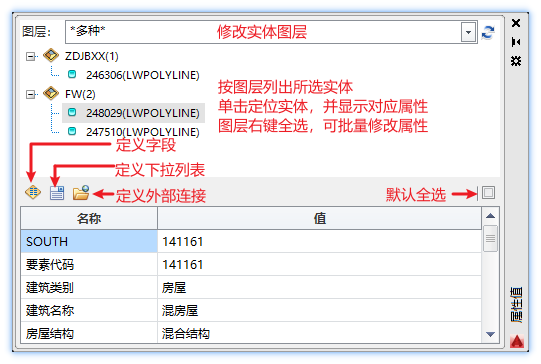

属性面板

命令 EXX，属性面板可在选中实体时即时显示其属性值，便于快速修改。

内容不可编辑

一些软件给图元附加了扩展属性，这些属性通过面板可以浏览但不可编辑，若想要编辑这些值，通过字段管理器中添加同名字段即可，字段较多时，可通过 定义字段 批量添加。

实体图层

选中实体时： 图层 下拉列表用于修改所选实体的图层
未选中实体时： 图层 下拉列表用于切换当前图层

实体列表

所选实体将按图层分组列出，列表显示当前所选实体的 ID 及实体类型，单击可定位
列表中的实体可通过 Ctrl 或 Shift 多选，图层节点可右键全选实体，方便批量修改字段值

快速定义字段

快速定义字段实质上是基于当前属性面板来快速添加字段。这种方式对字段类型和字段长度的识别并不准确，可按需求自行修改。

SOUTH等字段可能有多个值，快速定义字段默认将其识别为 文本 类型，若要显示并编辑多个值，可将其定义为 列表 类型

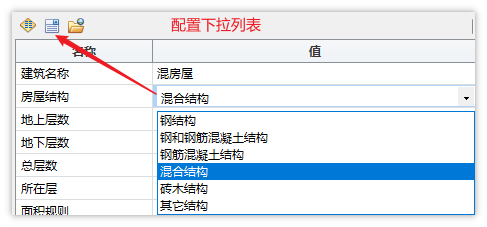

下拉列表

对于一些内容固定的字段 (可称之为 字典 或 属性域 ），通过下拉列表来选择而非手动输入更方便准确，下拉列表可通过下列操作来实现：

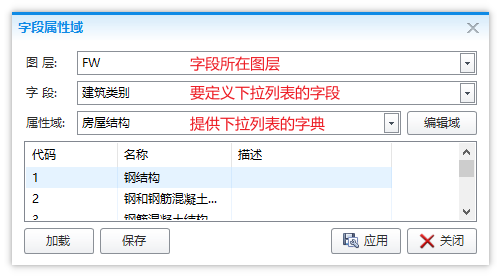

单击 配置属性域

弹出字段属性域界面

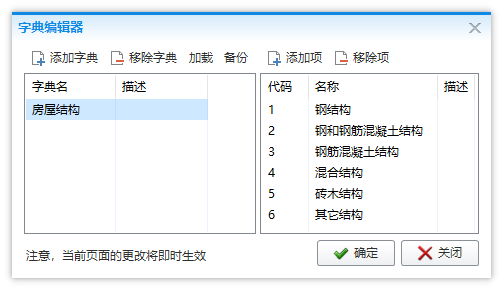

首次打开该界面，可能在 属性域 中没有可选项目，则需要通过 编辑域 来添加

注意

字典和下拉列表配置保存在文件 DWG 中，复制到其他文件的实体将不共享该定义；
属性域和字典都可以保存到本地，复制给其他人使用。

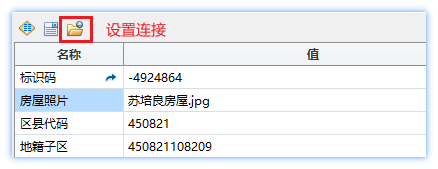

打开外部数据

某些字段可能保存的是文件路径或文件名，为了方便浏览，可通过设置链接，使用系统默认应用快速打开对应文件：

单击 设置链接 打开设置窗口；

勾选 启用外部链接，设置文件所在的 目标路径和 子路径字段，行为可按需求自行设置；

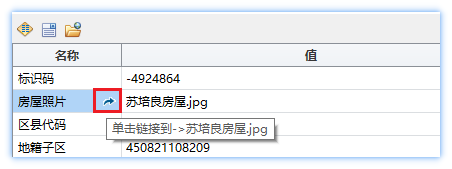

确定后，鼠标移动到字段名称上，会出现小箭头，若设置正确，单击小箭头即可快速打开对应文件；

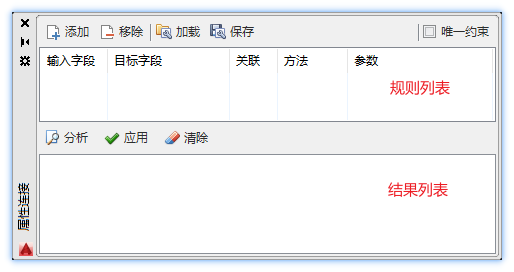

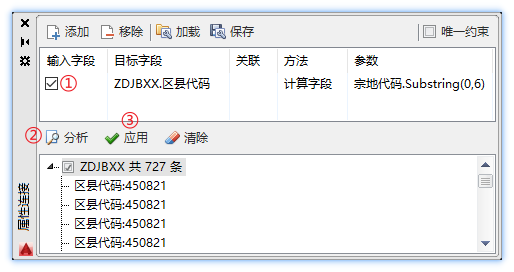

属性连接

命令 SXLJ，用于批量更新多个图层的多个字段内容，可以理解为 批量的字段计算器，除计算字段外，还可以执行一些分类求和等操作。

操作步骤

点击面板上的 添加 ，在弹出的窗口中配置规则。
在 连接方法 中选择需要的方法，这儿以 计算字段 为例，选择计算字段后，选择 目标表 和 目标字段。
在 参数 中输入计算表达式，确定即可完成该项规则配置。
确定 后，规则列表中会出现这条规则，可以继续添加多个规则。配置好的规则可 保存 到本地，下次使用时 加载 即可，也可以将配置文件复制给他人使用。
规则添加完成后，勾选要执行的规则，点击 分析 ，结果列表中会显示计算结果，注意此时数据尚未保存。
简单浏览下结果列表的内容，确认无误的话，点击 保存 即可将结果列表中的内容保存到字段中。

属性连接方法

名称	说明
字段追加	输入字段的值将以分隔符连接，填入目标字段中。参数为分隔符号
求和	对输入字段的值进行求和，填入目标字段中。输入字段只能为数值类型
计数	统计与目标记录匹配的记录数量，填入目标字段中。无需指定输入字段
分类求和	对输入字段的值进行求和，并按分类字段填入目标字段中。需指定分类字段，输入字段只能为数值类型
分类计数	统计与目标记录匹配的记录数量，并按分类字段分类填入目标字段中。需指定分类字段，无需指定输入字段
计算字段	详见 `字段计算器` 相关描述

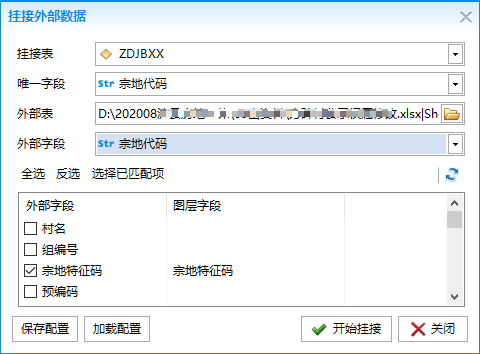

挂接外部数据

纵然属性表和字段计算器已经为 CAD 属性编辑提供了极大便利，但其编辑功能仍不能和 Excel 等专业软件相比，而字段连接必须打开属性表才能操作，其目的主要是查看而非更新属性，由此设计了 挂接外部数据功能，可通过关联字段，将外部数据批量更新到属性表中，命令 GJSJ

操作步骤

设置 挂接表 唯一字段 外部表 外部字段。
- 外部表支持数据交互中所有矢量格式。
- 唯一字段和外部字段类型尽量一致，若不一致，软件会在分析时强制转换，转换失败会有提示。
- 唯一字段和外部字段若没有一一对应，则取外部数据第一条更新到属性表中。
勾选要更新的字段，设置字段映射。
- 设置好图层及字段后，同名字段默认会被勾选。

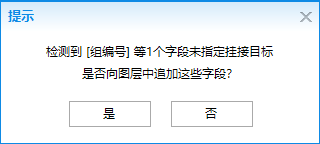

- 勾选外部字段后，若不指定对应的图层字段，会提示向属性表中追加该字段。

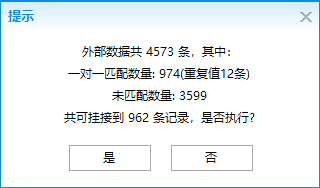

点击 开始挂接 ，软件会分析挂接情况，并提示分析结果，点击 是 即可更新勾选的字段。
设置好后可将配置保存，外部数据更新后，通过加载配置快速实现更新。

注意

配置会保存外部数据路径，若外部数据查找失败，软件会提示选择新的数据源
请确保新数据源和失效的原有数据源字段一致。

属性块

属性块在图框应用上具有很大便利，但对属性的批量修改却比较困难，可通过属性块相关功能得到解决。

属性块转字段

命令 ATF

可将属性块中的内容提取到字段中，方便批量编辑。
由于不同块中定义的属性字段不同，在提取后用户可按需求定义图层的字段。

字段转属性块

命令 FTA

可将字段内容写入到属性块同名字段中，实现属性批量修改。
属性块结合导出属性表和挂接外部数据功能，可实现通过Excel编辑属性块的效果。

其他属性工具

记录跳转

命令：NN

打开属性表的前提下，可通过命令 NN 快速跳转并缩放至下一条记录；
跳转只针对当前浏览的属性表，属性表关闭后无法快速跳转，面板可以隐藏。

属性刷

命令：MXX

将所选要素的属性值批量同步到其他要素
